工期短斗式提升机型号设计

NE提升机是国内较为**的一种垂直提升设备，可被广泛用来提升各种散状物料。如：矿石，煤，水泥，水泥熟料，粮食，化肥等，在各工业   ，这类提升机应用广，由于其   节能，已成为替代 HL 及 TH 型等环链式提升机的选择。

工作原理

NE提升机由运动部件回绕在上部驱动链轮和下部的改向链轮上，在驱动装置作用下，驱动链轮带动牵引构件和料斗作回转性的循环运动，物料由下部进料口喂入各料斗，当物料被提升至上链轮时，在重力和离心力的作用下由出料口卸出。

主要结构

NE提升机是应用   广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。

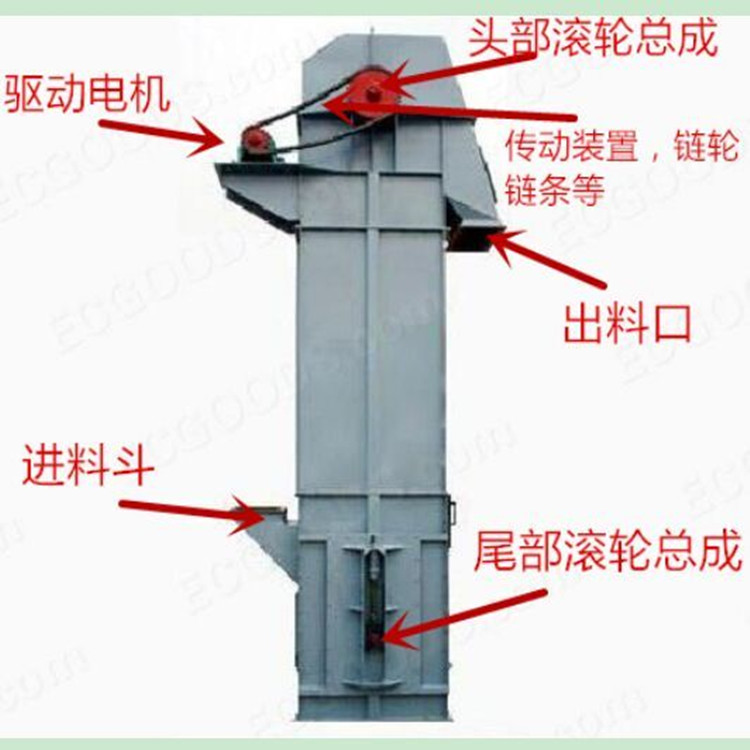

1、NE提升机由运行部件、提升机机头、提升机机座、壳体组成。

2、运行部件由料斗和套筒滚子链条组成，NE15、NE30采用单排链，NE50-NE800采用双排链。

3、提升机机头由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。驱动装置由电机、减速机、联轴器、传动链条等。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。左装：面对喂料口，驱动装置布置在机壳左侧。右装：面对喂料口，驱动装置布置在机壳右侧。

4、提升机机座由壳体下部与张紧装置、改向链轮及进料口组成。张紧装置分螺旋式、弹簧式、重锤式。张紧装置安装在链轮的轴承上，行程一般0.2－0.5m。
